Как всё начиналось

После успешной замени щёток двигателя, уверившись, что для программиста со стажем любая стиральная машинка по плечу. И если нужный партномер не гуглится, то можно использовать деталь с похожей маркировкой, лишь бы корпус был похожим. Не могут же производители делать одинаковые детали, но не пин-совместимые!!! Или могут?

Могут! Могут!

По всей видимости распиновка купленной блокировки люка (УБЛ) была другой. При включении вырубило автомат на лестничной клетке... и сожгло плату управления.

Да и вообще, если жаловатья на жизнь, то у стиральных машинок BEKO всё очень плохо с поиском комплектующих. Начнём с того, что у BEKO настолько много разновидностей машинок, что лично моя машинка не гуглится ни на одном из сайтов. Если всё же вытащить неисправную деталь и попробовать поискать по партномеру или наименованию - результат тоже будет плачевный.

Что сгорело

Сгорел симмистор управления УБЛ, два резистора рядом с ним, управляющий транзистор.

И ещё очень странно, что повороте ручки задания программ, ещё до включения индикации на табло включается насос, и так и работает. При повторном включении останавливает. Т.е. возможно сгорело ещё что-то по соседству: управление насосом, либо даже порт контроллера.

Аналоги управляющей платы B7S

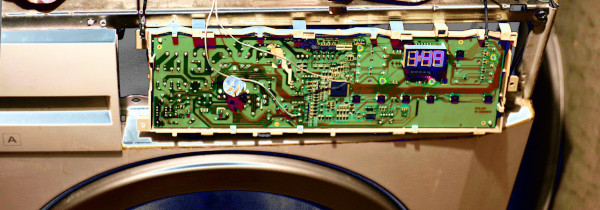

У меня управляющая плата B7S_G10 - с индикатором и с 6 кнопками настройки под ней.

Если разные модификации той же платы B7S: и без дисплея и с меньшим количеством кнопок. Насколько я могу судить, по подключению они все похожи, и идентичны. А значит, если брать плату вместе с передней панелью, то можно не искать 100% совместимую версию, а поставить любую попавшуюся (ну да... если раньше был индикатор, то теперь его не будет... или наоборот). [Это просто моё предположение, основанное на здравом смысле. Реального опыта замены передней панели на совсем другую у меня нет. Если вы всё-таки будете это делать, то внимательно посмотрить на подписи на плате. Там прямо подписано какие выводы за что отвечают: датчик уровня воды, насос, двигатель, замок люка...]

Не один я такой

Начав гуглить маркировку симмисторов, случайно наткнулся на описание точно такой же проблемы:
https://sw19.ru/forum/17449

Это придало мне уверенность того, что не всё так плохо. По крайней мере пока жив контроллер.

Контроллер перепаивать технически возможно. И прошивка в нём даже не защищена от копирования. Т.е. если контроллер хоть как-то отвечает, то можно подключиться программатором, скопировать прошивку. А потом залить её на новый контроллер. Печально только то, что довольно примитивный Atmega64L сейчас стоит около 1000 р. !!! Проще найти готовую плату управления за 2-3 тыс рублей.

Какие детатали нужно заменить

Симмистор имеет маркировку 107MNO, и это Z0107 - симмистор на 800V пропускающий ток до 1А.

Рядом сгорели резисторы 331 - это 330 Ом. И второй 102 - это 1 кОм.

Управляющий сигнал берётся с транзистора с маркировкой Q2. На нём написано 1FW - это BC847B (NPN 45V 100mA). Для проверки нужно выставить мультиметр в режим измерения параметров диодов и прикоснуться щупом + к первой ножке транзистора. Минусовым щупом прикоснуться по-очереди к двум оставшимся выводам. Если транзистор испревен, то и там и там будет в районе 0.9V (можно проверить на соседнем транзисторе Q1).

С заменой BC847 не должно возникнуть проблем: т.к. транзистор работает в ключевом режиме, то конкретные пареметры не так важны. Можно заменить почти на любой, что найдётся у вас дома (такой же проводимости). Руководствуясь здравым смыслом - думаю можно брать транзисторы от 12V с током от 100мА. Проводимость NPN обязательно! Распиновка может быть и другой, если у вы в состоянии его так повернуть, чтобы распиновка совпадала. У себя я нашёл BC847 (NPN 45V 500mA. Распиновка совпадает) - должен подойти.

Если повезёт, то за симмистором в магазин можно не бежать

Хоть Z0107 и стоит совсем дёшево (20 р.), но и магазин далеко, и в наличии его нет. Заказ - до 5 дней. И всё это время стирать носки вручную.

Но, к счастью я заметил, что на моей стиральной машине есть вывод HOT WATER, который распаян, но не подключен (в ответной клемме отсутствует контакт и провод). Симмистор можно взять с него!

Пробное включение

Перед включением я взял старый замок дверцы, и несколько раз убедился, что втыкаю штекер в новый замок в том же положении, что в старый. В противном случае есть риск опять выжечь симистор.

Включаем... и... снова не реботает: стирка не начинается т.к. дверца не заблокирована.

Первое предположение - сгорел замок, когда через него пропускали ток короткого замыкания.

Вклчение в обход замка УБЛ

Чтобы зря не бегать в магазин за новым замком захотелось сначала проверить в нём ли дело. Для этого я замкнул два контака, имитируя тем самым закрытую дверцу. Я отключил кабель от замка и замкнул там два контакта L и С. Внимание: несколько раз проверьте, что вы замыкаете именно контакты соответствющие L и С! При замыкании L и N вы гарантированно получите короткое замыкание с вышибанием автомата и с потенциальным выгоранием проводов внутри машинки.

Результат - машинка видит блокировку. Это значит что или сгорел замок, или не работает симистор (тот самый что я перепаивал) который подаёт напряжения для закрывания УБЛ.

Стирка начинается, вода в бак подаётся!

Только вот ещё проблема - постоянно работает сливной насос. Работать он начинает при повороте ручки выбота программы, ещё до её запуска. И работать не перестаёт.

Возможно не исправен прессостат - датчик уровня воды в барабане. Возможно он выдаёт сигнал что в баке вода, поэтому и включается насос.

Никогда не дуйте в прессостат (датчик уровня воды)

В интернете куча статей про механические прессостаты, с регулировочными винтиками, и рекомендация туда подуть и проверить мультиметром что замыкаются контакты.

Так вот: не делайте так!

Век механических прессостатов прошёл и наступил век электронных! Там больше нет контаков! А есть выход с цифровым сигналом.

И дуть туда не стоит: высок риск повредить чувствительную мембрану.

Итак, знакомьтесь: ST-540 и ST-545

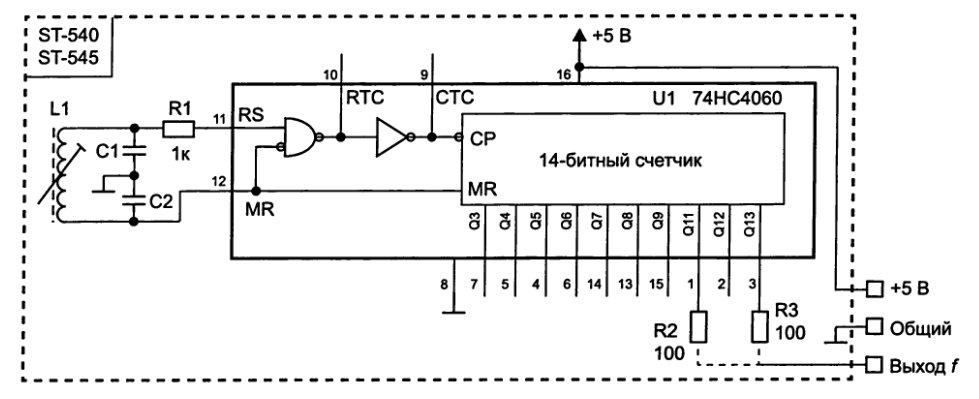

Как видете, никаких контактов - внутри микросхема-счётчик, которая выдаёт частоту в зависимости от выходного давления.

Как ST540, так и ST545 рассчитаны на измерения уровня воды 0..300 мм.

Отличаются они разными частотами. У ST540 на выходе частота 0..10.5 Гц. У ST545 на выходе частота 0..44.5 Гц.

Я померил частоту на выходе своего прессостата ST545 - у меня получилось несколько кГц (намного больше максимальной выходной частоты). Скорее всего неисправен и прессостат. И скорее всего сломал я его пытаясь туда дуть.

Имитация прессостата

Прессостат стоит 1400 р. И всё-таки есть сомнения, что это именно он. Как имитировать работу прессостата? Это не переключатель, и вместо него нельзя просто взять и замкнуть контакты - нужно именно частотынй сигнал. Да... забыл сказать: отключение прессостата ничего не даёт: хотя формально на вход платы поступает нулевая частота, насос всё-равно работает. Могу лишь предположить, что отсутствию воды в барабане  соответствует какая-то частота выше 0 Гц.

Самый простой способ генерировать частоту - arduino. Когда я покупал Arduino Pro Mini за 100 р. И он мне ни раз пригождался. Проверим.

Не буду приводить программу генерации частоты на ардуино... как-то это итак зашло слишком далеко

В итоге всё-таки выяснилось что прессостат оказался рабочим

Повторная замена симмистора и Happy End

Я всё-таки сбегал в магазин, купил нужный симмистор, запаял.

Оно работает!

Я не знаю что было не так с соседним симмистором спаянным с вывода HOT WATER...  но теперь всё работает.

Ценный опыт приобретён!
